Katup Aktuator adalah katup yang memiliki aktuator terintegrasi, yang dapat mengendalikan katup melalui sinyal listrik, sinyal tekanan udara, dan sebagainya. Katup ini terdiri dari badan katup, cakram katup, batang katup, aktuator, indikator posisi, dan komponen lainnya.
Aktuator merupakan komponen yang sangat penting dari aktuator. Sebelum memahami katup aktuator, kita perlu mengetahui aktuator terlebih dahulu.
Apa itu Aktuator
Definisi Aktuator
Aktuator merupakan bagian penting dari peralatan teknologi kontrol otomasi. Berikut ini adalah penjelasan rinci tentang aktuator.
Apa Jenis Aktuator?
Aktuator dapat dibagi menjadi tiga kategori menurut bentuk energinya: pneumatik, hidrolik, dan listrik.
Aktuator Listrik
Aktuator elektrik memiliki motor dan mekanisme konversi di dalamnya. Motor mengubah gerakan putar menjadi gerakan linier melalui transmisi roda gigi, mendorong batang katup ke atas dan ke bawah, sehingga mengendalikan derajat pembukaan dan laju aliran katup.
Aktuator listrik memiliki keunggulan struktur kompak, pengoperasian mudah, akurasi kontrol tinggi, dan mudah diintegrasikan dengan sistem kontrol komputer untuk mencapai kendali jarak jauh dan manajemen otomatis.
Aktuator Pneumatik
Aktuator pneumatik adalah jenis aktuator umum lainnya yang menerima sinyal pneumatik dan mengubahnya menjadi gerakan mekanis.
Aktuator pneumatik banyak digunakan dalam katup kontrol pneumatik dalam produksi industri. Aktuator ini menerima sinyal kontrol 20\~100kPa dan menggerakkan katup untuk membuka, menutup, atau menyesuaikan. Aktuator pneumatik memiliki keunggulan kecepatan respons yang cepat, keandalan yang tinggi, dan perawatan yang mudah. Aktuator ini sangat cocok untuk situasi yang membutuhkan respons cepat dan kontrol yang stabil.
Aktuator Hidrolik
Aktuator hidrolik menyalurkan daya melalui sistem hidrolik. Stasiun hidrolik menyediakan oli bertekanan, yang disalurkan ke aktuator melalui pipa oli untuk menggerakkan katup atau peralatan mekanis lainnya. Aktuator hidrolik biasanya dilengkapi dengan katup servo elektro-hidrolik, yang dapat mencapai kontrol posisi dan kontrol gaya yang presisi.
Aktuator hidrolik cocok untuk berbagai keperluan yang memerlukan daya dorong atau torsi besar, seperti kontrol katup besar, penggerak mesin dan peralatan berat, dan lain sebagainya. Karena daya dorongnya yang besar dan stabilitasnya yang tinggi, aktuator hidrolik sering digunakan dalam aplikasi industri yang memerlukan keandalan dan daya dorong tinggi.
Setelah menguasai pengetahuan tentang aktuator, mari pelajari pengetahuan yang relevan tentang katup aktuator.
Definisi dan Fungsi Katup Aktuator
Katup aktuator secara otomatis menyesuaikan kondisi pembukaan dan penutupan katup dengan menerima sinyal kontrol eksternal, sehingga mencapai kontrol yang tepat terhadap parameter seperti aliran, tekanan, dan suhu. Katup ini banyak digunakan dalam sistem kontrol otomasi industri untuk meningkatkan efisiensi produksi dan keselamatan produksi.
Katup aktuator dapat dibagi menjadi tiga kategori menurut metode penggerak yang berbeda: katup aktuator pneumatik, katup aktuator hidrolik, dankatup aktuator listrik.

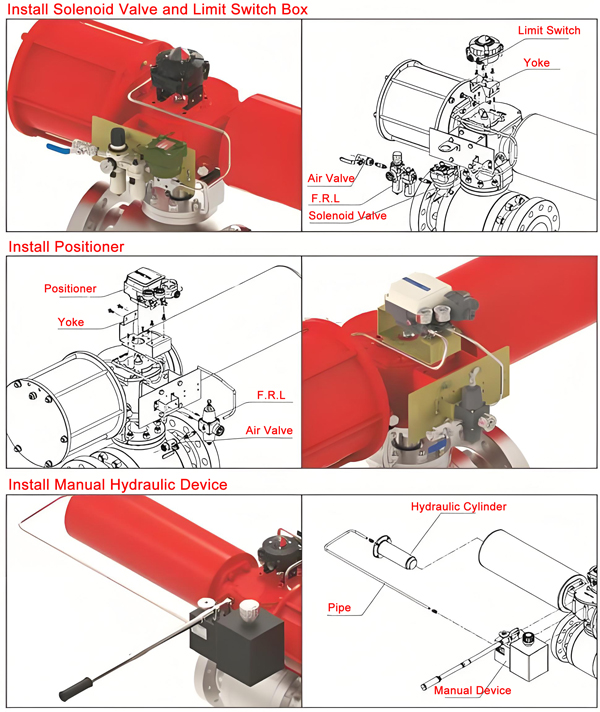

Katup Aktuator Pneumatik
Katup aktuator pneumatik adalah katup yang digerakkan oleh aktuator pneumatik. Katup ini merupakan perangkat penggerak untuk membuka dan menutup katup sudut seri pneumatik sepertiKatup Bola Pneumatik, Katup Kupu-Kupu Pneumatik, Katup Gerbang Pneumatik, Katup Globe Pneumatik, katup diafragma pneumatik, dan katup pengatur pneumatik. Katup-katup ini merupakan perangkat ideal untuk mewujudkan kendali terpusat jarak jauh atau kendali individual pada jaringan pipa otomasi industri.
Katup Aktuator Listrik
Katup aktuator elektrik adalah katup yang digerakkan oleh aktuator elektrik. Katup ini dibagi menjadi beberapa jenis, yaitu multi-turn, partial-turn, straight-through, dan angle-through.
Aktuator multi-putaran: digunakan untuk katup gerbang, katup penghenti, dan katup lain yang memerlukan putaran pegangan beberapa kali untuk membuka dan menutup, atau menggerakkan katup kupu-kupu, katup bola, katup sumbat, dan katup putar parsial lainnya melalui penggerak roda gigi cacing.
Aktuator putaran parsial: digunakan untuk katup kupu-kupu, katup bola, katup sumbat, dll., yang dapat dibuka dan ditutup dengan memutar 90 derajat
Aktuator langsung: digunakan untuk katup yang poros penggerak aktuator dan batang katupnya berada dalam arah yang sama
Aktuator sudut-melalui: digunakan untuk katup yang poros penggerak aktuator dan batang katupnya tegak lurus
Katup Aktuator Hidrolik
Katup aktuator hidrolik adalah perangkat penggerak katup yang menggunakan transmisi hidrolik sebagai tenaga. Fitur utamanya adalah daya dorong yang besar, tetapi besar dan cocok untuk situasi tertentu yang membutuhkan daya dorong besar.
Katup Kontrol
Katup aktuator pneumatik, katup aktuator hidrolik, dan katup aktuator listrik semuanya adalah katup kontrol. Katup kontrol juga dapat dibagi lagi menjadiSDV (katup penutup)dan Katup Pengatur.
