Высокопроизводительный дроссельный клапан
✧ Описание
Высокопроизводительный дисковый затвор — это тип клапана, предназначенный для сложных условий эксплуатации, требующих надежной герметизации, способности выдерживать высокое давление и герметичного закрытия. Такие клапаны широко используются в таких отраслях, как нефтегазовая, химическая, энергетическая и водоочистная промышленность, а также в других. Они характеризуются своей способностью обеспечивать эффективное управление потоком и выдерживать сложные условия эксплуатации. Некоторые ключевые особенности высокопроизводительных поворотных заслонок включают в себя: Герметичное закрытие: Эти клапаны предназначены для минимизации утечек и обеспечивают надежное уплотнение даже в условиях высокого давления или высокой температуры. Прочная конструкция: Высокопроизводительные поворотные заслонки часто изготавливаются из прочных материалов, таких как нержавеющая сталь или экзотические сплавы, чтобы выдерживать коррозионные или абразивные среды. Работа с низким крутящим моментом: Многие высокопроизводительные поворотные заслонки предназначены для работы с низким крутящим моментом, что обеспечивает эффективное срабатывание и уменьшенный износ компонентов клапана. Пожаробезопасная конструкция: Некоторые высокопроизводительные поворотные заслонки спроектированы в соответствии со стандартами пожаробезопасности, обеспечивая дополнительный уровень безопасности в случае пожара. Способность работать при высоком давлении: Эти клапаны подходят для применений, требующих возможности работы с высоким давлением. При выборе высокопроизводительного поворотного заслонки важно учитывать такие факторы, как конкретное применение, условия эксплуатации, совместимость материалов, отраслевые стандарты и экологические соображения. Правильный выбор и расчет размера имеют решающее значение для обеспечения соответствия клапана эксплуатационным требованиям предполагаемого применения.
✧ Характеристики высокопроизводительного поворотного клапана-бабочки
Высокопроизводительные поворотные дисковые затворы оснащены седлами из полимерного компаунда с неограниченным сроком службы и очень высокой химической стойкостью. Известно, что лишь немногие химические вещества способны воздействовать на фторуглеродные полимеры, что делает эти изделия привлекательными для применения в промышленной арматуре. По своим характеристикам они превосходят резину и другие фторуглеродные полимеры по давлению, температуре и износостойкости.
Общая конструкция клапана

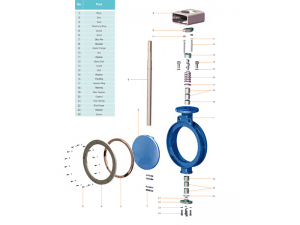

Шток высокопроизводительного поворотного затвора смещен относительно центра в двух плоскостях. Первое смещение происходит относительно осевой линии затвора, а второе — относительно осевой линии трубы. Это приводит к полному отделению диска от седла за несколько рабочих градусов. Взгляните на изображение ниже:
Конструкция сиденья
Что касается седла, как упоминалось ранее, резиновый клапан закрывается путём сжатия в резиновой втулке. Высокопроизводительный поворотный диск с седлом G-типа. На рисунке ниже показано, как изменяется седло в трёх сценариях:

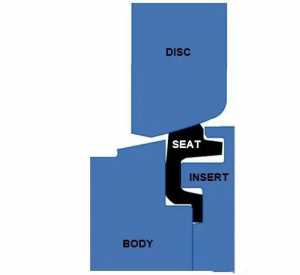

После сборки: при сборке без давления
При сборке без давления седло приводится в движение дроссельной заслонкой. Это обеспечивает герметизацию пузырьков от уровня вакуума до максимального номинального давления клапана.

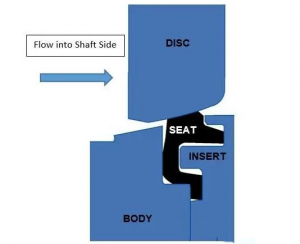

Осевое давление:
Профиль G-образного седла обеспечивает более плотное прилегание при перемещении пластины. Конструкция вставки предотвращает чрезмерное перемещение седла.

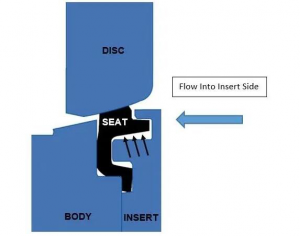

Давление со стороны введения:
Под действием давления седло поворачивается вперёд, увеличивая силу уплотнения. Вставка в зону изгиба обеспечивает возможность вращения седла. Это предпочтительное направление монтажа.
Седло высокопроизводительного поворотного затвора имеет функцию памяти. Седло возвращается к своей первоначальной форме после нагрузки. Способность седла к восстановлению определяется измерением остаточной деформации седла. Более низкая остаточная деформация означает, что материал обладает лучшей памятью формы — он менее склонен к остаточной деформации при приложении нагрузки. В результате, низкие значения остаточной деформации означают более быстрое восстановление формы седла и более длительный срок службы уплотнения. Это обеспечивает улучшенную герметизацию под давлением и при циклических перепадах температур. Деформация зависит от температуры.
Конструкция уплотнителя штока и подшипника
Последним пунктом сравнения является уплотнение, предотвращающее внешнюю утечку через область штока.
Как видно ниже, клапаны с резиновой футеровкой имеют очень простое, нерегулируемое уплотнение штока. Конструкция включает втулку штока для центрирования вала и два резиновых U-образных уплотнения для герметизации рабочей среды и предотвращения утечек.
Регулировка герметичной зоны не производится, поэтому в случае утечки клапан необходимо снять с трубопровода и отремонтировать или заменить. Нижняя часть вала не имеет опоры штока, поэтому при перемещении частиц в верхнюю или нижнюю часть вала крутящий момент возрастает, что затрудняет работу.
Представленные ниже высокопроизводительные поворотные дисковые затворы оснащены полностью регулируемым сальником (уплотнением вала) для обеспечения длительного срока службы и отсутствия внешних утечек. На случай возникновения утечки со временем клапан оснащен полностью регулируемым сальником. Поворачивайте гайку только до тех пор, пока утечка не прекратится.
✧ Преимущества высокопроизводительного поворотного клапана
В процессе открытия и закрытия кованого стального запорного клапана, трение между диском и уплотнительной поверхностью корпуса клапана меньше, чем у задвижки, что делает его износостойким.
Ход штока клапана относительно короткий, что обеспечивает очень надежную функцию отсечки. Поскольку изменение положения седла клапана пропорционально ходу тарелки клапана, клапан отлично подходит для регулирования расхода. Поэтому этот тип клапана отлично подходит для отсечки, регулирования и дросселирования.
✧ Параметры высокопроизводительного поворотного клапана
| Продукт | Высокопроизводительный дроссельный клапан |
| Номинальный диаметр | NPS 2”, 3”, 4”, 6”, 8”, 10”, 12”, 14”, 16”, 18”, 20” 24”, 28”, 32”, 36”, 40”, 48” |
| Номинальный диаметр | Класс 150, 300, 600, 900 |
| Концевое соединение | Межфланцевое, с выступом, фланцевое (RF, RTJ, FF), сварное |
| Операция | Ручка, колесо, пневматический привод, электрический привод, открытый шток |
| Материалы | A216 WCB, WC6, WC9, A352 LCB, A351 CF8, CF8M, CF3, CF3M, A995 4A, A995 5A, A995 6A, сплав 20, монель, инконель, хастеллой, алюминиевая бронза и другие специальные сплавы. |
| A105, LF2, F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51, сплав 20, монель, инконель, хастеллой | |
| Структура | Внешний винт и хомут (OS&Y), крышка с герметичным уплотнением |
| Дизайн и изготовление | API 600, API 603, ASME B16.34 |
| Лицом к лицу | ASME B16.10 |
| Концевое соединение | Вафля |
| Испытания и проверки | API 598 |
| Другой | NACE MR-0175, NACE MR-0103, ISO 15848, API624 |
| Также доступно | PT, UT, RT,MT. |
