1. Co je symbol kulového ventilu?
A kulový ventilSymbol je standardizované grafické znázornění používané v technických výkresech – především v diagramech potrubí a instrumentace (P&ID), diagramech procesních toků (PFD) a dalších schematických dokumentech – k označení kulového ventilu. Kulový ventil je čtvrtotáčkový rotační ventil, který používá dutou, perforovanou kouli (kouli) k řízení průtoku kapaliny: když se otvor koule zarovná s potrubím, ventil je otevřený; při otočení o 90° se otvor stane kolmým k potrubí a ventil se uzavře.

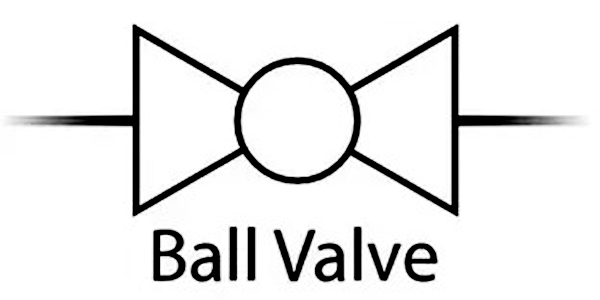

V praxi P&ID se symbol kulového kohoutu obvykle skládá ze dvou protilehlých rovnostranných trojúhelníků s plným nebo dutým kruhem uprostřed. Středový kruh představuje kouli, zatímco trojúhelníky označují připojení tělesa ventilu k potrubí. Tento symbol odlišuje kulový kohout od jiných typů ventilů – například šoupátkových ventilů (trojúhelníky setkávající se v jednom bodě), kulových ventilů (se svislou čarou mezi trojúhelníky) a motýlkových ventilů (s úhlopříčkou 45°).
Běžné varianty symbolu kulového ventilu
- Dvoucestný kulový ventil – standardní konfigurace dva trojúhelníky plus kruh.
- Trojcestné / čtyřcestné kulové kohouty – přidávají se další trojúhelníky nebo odbočky potrubí a centrální kruh může obsahovat písmeno „L“ nebo „T“, které označuje průtokový vzorec s otvorem L nebo T.
- Kulové kohouty s pohonem – od symbolu se táhne svislá čára vřetena, zakončená písmeny jako E (elektrický), P (pneumatický) nebo H (hydraulický) pro identifikaci typu pohonu.
- Ruční ovládání – indikováno ručním kolem nebo pákovou rukojetí připevněnou k vřetenu.
Všechny tyto symboly odpovídají mezinárodně uznávaným normám, včetně ANSI/ISA‑5.1 a ISO 14617. Většina projektů také poskytuje legendární list, který definuje každý použitý symbol, čímž je zajištěna konzistence napříč všemi dokumenty.
2. Funkce symbolu kulového kohoutu v technických výkresech
Symbol kulového kohoutu je mnohem víc než jen jednoduchá ikona – na první pohled sděluje důležité informace:
- Identifikuje typ a funkci ventilu– okamžitě informuje diváka, že v daném bodě je nainstalován kulový ventil (nikoli šoupátko, uzavírací ventil ani klapka), což je nezbytné pro pochopení systému.
- Označuje způsob ovládání– připojený symbol pohonu (pneumatický, elektrický, hydraulický nebo ruční) slouží k výběru řídicích systémů, automatizačních strategií a provozních operací.
- Definuje konfiguraci toku– u vícecestných ventilů označuje označení „L“ nebo „T“ uvnitř koule, zda se ventil používá k rozdělování, směšování nebo přepínání průtoků.
- Zobrazuje normální polohu ventilu– v některých kreslicích konvencích může plná nebo dutá výplň kruhu nebo orientace dříku označovat stav otevření/zavření při poruše nebo normální provozní polohu.
- Odkazy na systém označování– symbol je vždy spárován s číslem štítku (např. BV‑101 pro kulový ventil číslo 101). Tento štítek propojuje výkres s datovými listy, objednávkami a fyzickým zařízením v terénu.
3. Proč je symbol kulového kohoutu v průmyslových rozvodech P&ID klíčový
Pro inženýry není zvládnutí symbolu kulového kohoutu jen o rozpoznání tvaru – jde o zajištění přesnosti, bezpečnosti a efektivity v průběhu celého životního cyklu zařízení. Zde je důvod, proč je to důležité:
3.1. Standardizovaná komunikace napříč obory
Rozsáhlé projekty zahrnují procesní inženýry, specialisty na přístroje, konstruktéry potrubí, operátory a často i mezinárodní týmy. Univerzálně uznávaný symbol kulového kohoutu eliminuje jazykové bariéry a snižuje nejednoznačnost. Konzistentní používání symbolů drasticky snižuje počet technických změn a přepracování způsobených chybnou interpretací.
3.2. Základní nástroj ve fázi návrhu
Během vývoje P&ID je symbol kulového ventilu určujícím prvkem pro návrh – určuje výběr ventilu, výběr pohonu a topologii potrubí. Umístěním a propojením těchto symbolů inženýři převádějí procesní požadavky, řídicí logiku a mechanická omezení do uceleného a proveditelného návrhu.
3.3. Nadace pro zadávání veřejných zakázek a výstavbu
Symbol spolu s číslem štítku se stává přímým referenčním bodem pro nákup správného ventilu a jeho instalaci na správném místě. Týmy pro nákup používají symbol a štítek k nalezení odpovídající technické specifikace, zatímco stavební čety se při instalaci v terénu spoléhají na umístění symbolu na výkresu. To zajišťuje bezproblémové propojení mezi návrhem, nákupem a výstavbou.
3.4. Klíč k provozní bezpečnosti a údržbě
Během provozu a údržby zařízení jsou P&ID klíčovými dokumenty pro řešení problémů a úpravy systému. Symbol kulového ventilu pomáhá obsluze rychle najít ventil, pochopit jeho typ a pohon a – v nouzových situacích – správně jednat. Symboly často označují bezpečnostní polohy (FC/FO), které jsou přímo spojeny s bezpečnostními funkcemi přístrojové techniky. Jediný chybně interpretovaný symbol by mohl vést k nesprávné obsluze ventilu s potenciálně závažnými bezpečnostními důsledky.
Příklad z reálného světa: Na nedávném projektu na pobřežní plošině se náš tým potýkal s dvoudenním zpožděním, protože mladší inženýr si špatně přečetl symbol třícestného kulového ventilu – byl nakreslen L-port, ale stavební četa jej interpretovala jako T-port. Byla vyrobena nesprávná potrubní cívka a museli jsme přesměrovat několik potrubí. Tato událost mě utvrdila v mém vlastním postupu: před jakýmkoli krokem v oblasti zadávání veřejných zakázek nebo výroby vždy dvakrát zkontrolovat legendu symbolů a poznámky k vývojovému diagramu. Takové chyby jsou nákladné, ale při správné znalosti symbolů se jim lze zcela vyhnout.
3.5. Celoživotní nosič informací
Hodnota symbolu kulového kohoutu se prolíná celým životním cyklem zařízení – od koncepčního návrhu a detailního inženýrství, přes pořízení, výstavbu, uvedení do provozu až po pozdější modernizace. Stejný symbol zůstává platný a srozumitelný po celá desetiletí, což z něj činí trvalé a spolehlivé spojení mezi všemi fázemi a všemi inženýrskými obory.
4. Závěrečné myšlenky pro inženýry
Pro každého inženýra pracujícího se systémy pro manipulaci s tekutinami je symbol kulového kohoutu nepostradatelnou součástí vizuálního inženýrského jazyka. Není to jen značka na výkresu, ale mocný nástroj, který shrnuje konstrukční záměr, provozní logiku a bezpečnostní informace. Správné používání a interpretace tohoto symbolu zajišťuje, že celý projektový tým – od konstruktérů až po operátory – pracuje z jediného, jednoznačného zdroje pravdy. To je podstata profesionální inženýrské praxe.
5. Často kladené otázky (FAQ)
Q1: Jaký je rozdíl mezi symbolem kulového ventilu a symbolem kuželkového ventilu na P&ID?
A: Symbol kulového ventilu používá dva trojúhelníky s centrálním kruhem; symbol zátkového ventilu obvykle zobrazuje plný kosočtverec nebo kruh s diagonální čarou uvnitř. Vždy zkontrolujte legendu vašeho projektu, kde najdete přesnou konvenci.
Otázka 2: Jak zobrazím kulový ventil typu „otevírání při poruše“ nebo „zavírání při poruše“ na P&ID?
A: Toto je obvykle indikováno přidáním „FO“ nebo „FC“ poblíž symbolu aktuátoru nebo použitím specifického vzoru výplně pro kuličku. Některé společnosti používají vedle symbolu malou šipku nebo poznámku. Pro jednotný postup se řiďte normou vaší společnosti nebo ISA‑5.1.
Otázka 3: Může stejný symbol představovat jak plovoucí kulový ventil, tak i kulový ventil s čepem?
A: Ano – symbol P&ID nerozlišuje mezi těmito vnitřními provedeními. Tento detail je uveden v datovém listu ventilu, který je propojen prostřednictvím čísla štítku. Symbol uvádí pouze typ ventilu a základní funkci.
Q4: Kde najdu oficiální standard pro symboly P&ID?
A: Primárními normami jsou ANSI/ISA‑5.1 (k dispozici od Mezinárodní společnosti pro automatizaci) a ISO 14617. Mnoho inženýrských firem si také vyvíjí vlastní interní popisné listy, které nahrazují obecné normy pro použití v konkrétních projektech.
Odkazy pro další čtení:
ANSI/ISA 5.1 2022 –Symboly a identifikace přístrojů(vidětISA.org)
ISO 14617 –Grafické symboly pro diagramy(vidětISO.org)
Legendární listy specifické pro projekt (vždy si prostudujte dokumentaci k projektu)
Výše uvedené informace sdílí:Ventil NSWTechnický tým společnosti.
