API 641 vs. ISO 15848-1: Průvodce výběrem kulových kohoutů s nízkými emisemi

Stručné shrnutí: Jaký je hlavní rozdíl mezi normami API 641 a ISO 15848-1?

API 641 je americká norma s přísnou klasifikací vyhovuje/nevyhovuje, která je speciálně navržena pro čtvrtotáčkové ventily používající metan (CH₄), omezuje únik na ≤ 100 PPMv s nulovým povolením úprav ucpávkového těsnění. ISO 15848-1 je flexibilní globální klasifikační systém (třídy A, B, C) používající metan nebo helium, který umožňuje stupňovité úrovně mechanické odolnosti (2 500 až 10 000+ cyklů) a dokumentované úpravy těsnění.

1. Úvod: Boj proti fugitivním emisím, o který je velmi důležité

V moderních petrochemických rafinérských a chemických závodech představují těsnění ventilových dříků a spoje těles až 60 % všech emisí těkavých organických sloučenin (VOC). Kromě shody s environmentálními předpisy – jako jsou například schvalovací nařízení americké agentury EPA pro metodu 21 nebo evropské směrnice REACH – představuje nekontrolovaný únik z dříku vážná bezpečnostní rizika, urychluje ztráty produktů a ohrožuje provozní licence závodu. Mezinárodní energetická agentura odhaduje, že 30 % všech emisí metanu z ropných a plynárenských operací pochází z netěsností zařízení, včetně ventilů.

Když společnosti zabývající se inženýrskými dodávkami a výstavbou (EPC) nebo týmy údržby zařízení specifikují nízkoemisní (Low-E) čtvrtotáčkové kulové kohouty, setkávají se se dvěma hlavními mezinárodními normami pro typové zkoušení: API 641 a ISO 15848-1.

Výběr nesprávné normy nebo dezinterpretace klasifikace zkoušek může vést k odmítnutí dodávek ventilů, neúspěšným auditům EPA v terénu nebo zbytečným nákladům na nadměrné specifikace. V této příručce čerpáme z našich inženýrských zkušeností s projekty nízkoemisních ventilů certifikovaných třetími stranami, abychom rozebrali klíčové rozdíly, zkušební protokoly a architekturu těsnění vřetene potřebné k dosažení ověřené shody s požadavky na těsnost.

2. API 641 vs. ISO 15848-1: Rychlá srovnávací matice

Ačkoli obě normy hodnotí netěsnost ventilů v závislosti na mechanických a tepelných cyklech, jejich filozofie se liší. API 641 je rigidní americká norma s hodnocením vyhovující/nevyhovující, určená pro čtvrtotáčkové ventily v ropě a plynu. ISO 15848-1 je flexibilní, vícestupňový globální klasifikační systém využívající třídy odolnosti, těsnosti a teploty.

3. Certifikace API 641: Zkušební parametry a požadavky

Norma API 641 („Typové zkoušky čtvrtotáčkových ventilů na fugitivní emise“), vyvinutá Americkým ropným institutem, byla vytvořena speciálně s cílem eliminovat historické zneužívání víceotáčkových norem (jako je API 624) u čtvrtotáčkových kulových ventilů. Norma byla poprvé vydána v říjnu 2016 a od té doby byla aktualizována na vydání z roku 2023.

Klíčové testovací parametry API 641:

1. Cílový plyn:Metan (CH₄) při zkušebním tlaku mezi minimálně 100 psig a maximálním 600 psig.
2. Tepelné a mechanické cyklování:Zkouška podrobí ventil 610 mechanickým cyklům prokládaným 3 tepelnými cykly od okolní teploty do 260 °C (500 °F).
3. Povolené nulové úpravy:Zkušební laboratoř nemůže během zkoušky utáhnout šrouby ucpávky vřetene. Pokud únik v jakémkoli bodě překročí 100 PPMv, konstrukce selže.
4. Povinné těsnění dříku dle API 622:Aby bylo možné získat certifikaci API 641, musí materiál těsnění dříku ventilu předem projít certifikací API 622 (testování čistého materiálu těsnění na fugitivní emise, korozi a tepelnou degradaci).

4. Klasifikace podle normy ISO 15848-1: Vysvětlení tříd A, B, C a CO1–CO3

Norma ISO 15848-1 je široce specifikována v evropských, asijských a blízkovýchodních petrochemických projektech. Namísto jediné čáry schválení/nesplnění umožňuje norma ISO 15848-1 koncovým uživatelům specifikovat přesný klasifikační kód na základě provozních požadavků:

Formát klasifikačního kódu:ISO 15848-1 [Třída těsnosti] – [Třída odolnosti] – [Teplotní třída] – [Zkušební médium]

1. Třídy těsnosti (meze rychlosti úniku)

• Třída A(≤ 10⁻⁶ mg·s⁻¹·m⁻¹ obvod vřetena): Nejpřísnější třída, požadovaná pro toxické prostředí (benzen, H₂S, HF). Ventily třídy A propouštějí méně než 10 ppm ekvivalentu metanu.
• Třída B(≤ 10⁻⁴ mg·s⁻¹·m⁻¹ obvod vřetena): Standardní měřítko pro vysoce kvalitní kulové kohouty pro chemické procesy. Pro testování metanu, BM ≤ 100 ppm; pro helium, BH ≤ 1,0×10⁻⁴ mg/(s·m).
• Třída C(≤ 10⁻² mg·s⁻¹·m⁻¹ obvod stonku): Základní nízkoemisní prahová hodnota pro průmysl. Pro metan, CM ≤ 500 ppm.

2. Třídy odolnosti (mechanické cykly uzavíracích ventilů)

• CO1:2 500 cyklů (základní kvalifikace pro čtvrtotáčkové kulové kohouty)
• CO2:5 000 cyklů
• CO3:10 000 cyklů

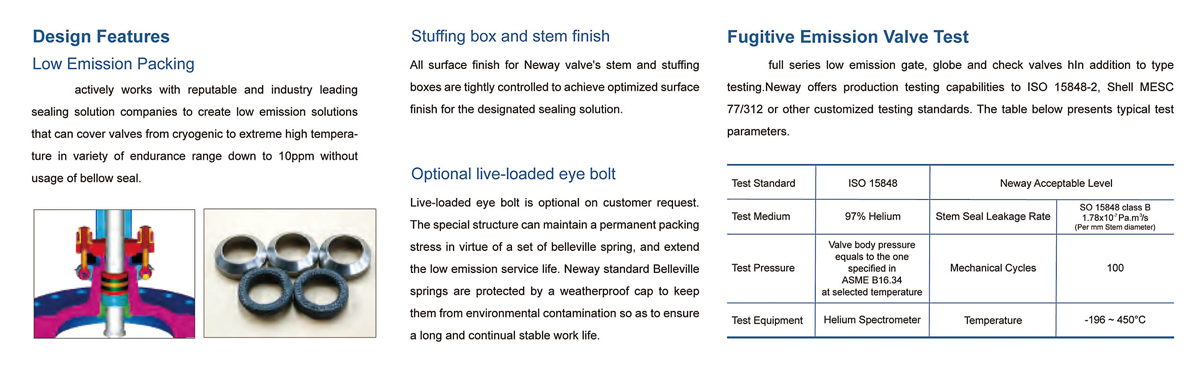

5. Konstrukce kulových kohoutů s nízkým obsahem emisí: architektura těsnění vřetene

Dosažení emisní shody ≤ 100 PPMv nelze dosáhnout pouhým nadměrným utahováním šroubů ucpávky. Nadměrný utahovací moment způsobuje vysoký provozní moment, ničení sedla a předčasné opotřebení těsnění. Navržený kulový ventil s nízkými emisemi optimalizuje celou těsnicí komoru vřetene.

Klíčové konstrukční pilíře nízkoemisních kulových kohoutů:

1. Pružinové sestavy Belleville s živým zatížením:Nerezové svazky talířových pružin Belleville udržují konstantní dynamický tlak na ucpávku a automaticky kompenzují tepelnou roztažnost a relaxaci ucpávky během teplotních výkyvů. Správná konfigurace svazků talířových pružin (sériová nebo paralelní) je nezbytná pro vytvoření správné předpínací síly pro každou velikost ventilu a tlakovou třídu. Tento přístup prodlužuje intervaly výměny ucpávek z 2–3 let na 5–10 let.
2. Ultra hladký povrch dříku:Dříky ventilů musí být CNC broušeny a leštěny na drsnost povrchu Ra < 0,4 µm (16 µin). Drsné dříky fungují jako pilníky a během otáčení drtí grafitová vlákna.
3. Tvarované flexibilní grafitové těsnění:Použití grafitového těsnění s certifikací API 622 s horními a spodními antiextruzními kroužky vyztuženými drátem Inconel zabraňuje migraci uhlíku pod tlakem. Těsnění s certifikací API 622, testovaná třetí stranou, mohou dosáhnout průměrné úrovně emisí až 8 ppmv.
4. Tolerance obráběné ucpávky:Přísné rozměrové tolerance mezi vřetenem, stěnou ucpávky a ucpávkovým třmenem eliminují boční vůli vřetene a opotřebení způsobené bočním zatížením.

6. Případová studie z reálného světa: Modernizace nízkoemisního ventilu v evropském chemickém komplexu

Pozadí

Nadnárodní výrobce chemikálií v Rotterdamu se na závodě na zpracování etylenu často setkával s varováními ohledně shody s předpisy pro emise těkavých organických sloučenin. Závod používal standardní kulové kohouty s PTFE výplní, které se rychle degradovaly při teplotách mezi –20 °C a 180 °C. Čichací testy podle metody 21 agentury EPA rutinně zaznamenávaly úniky nad 800 PPMv – osminásobek povoleného limitu.

Program LDAR (Detekce a oprava netěsností) závodu identifikoval 47 pozic ventilů vyžadujících okamžitou výměnu, aby se předešlo regulačním pokutám a potenciálním omezením provozní licence.

Modernizace řešení a inženýrství

Klient požadoval náhradní ventily s dvojí shodou (API 641 a ISO 15848-1 třída BH-CO1). Náš technický tým provedl kompletní analýzu těsnění vřetene pro každou velikost ventilu a tlakovou třídu a vypočítal přesné předpětí pružiny Belleville potřebné k udržení těsnicí síly v teplotním rozsahu -20 °C až 180 °C.

Dodali jsme kulové kohouty třídy 300 s čepovým uchycením, které se vyznačují:

• Stonky z nerezové oceli 17-4PH s povrchovou úpravou (Ra ≈ 0,2 µm) – o 50 % hladší než standardní požadavek.
• Dynamické ucpávkové sady Belleville s aktivním zatížením s použitím grafitu certifikovaného dle API 622 – ověřeno nezávislou stranou při průměrných emisích 8 ppmv.
• Přesně CNC obráběná spirálovitě vinutá těsnění tělesa s vnitřními/vnějšími pojistnými kroužky.
• 100% testování těsnosti héliem ve výrobě dle normy ISO 15848-2 na každém výrobním ventilu před odesláním.

Výsledky

Nezávislá inspekce provedená společností TÜV Rheinland ověřila míru úniku metanu při čichání nižší než 12 PPMv – což výrazně překračuje standardní požadavek 100 PPMv a představuje 98,5% snížení oproti původním ventilům s PTFE výplní.

Závod úspěšně prošel všemi environmentálními audity a během 18 měsíců nepřetržitého provozu nebyly nutné žádné úpravy ucpávky vřetene. Intervaly údržby se prodloužily z měsíčních inspekcí na roční kontroly, což vedlo k významným úsporám provozních nákladů.

7. Kontrolní seznam pro nákup nízkoemisních ventilů

Při hodnocení shody dodavatele kulových kohoutů s požadavky na fugitivní emise doporučujeme zkontrolovat tyto čtyři kontrolní body kontroly kvality:

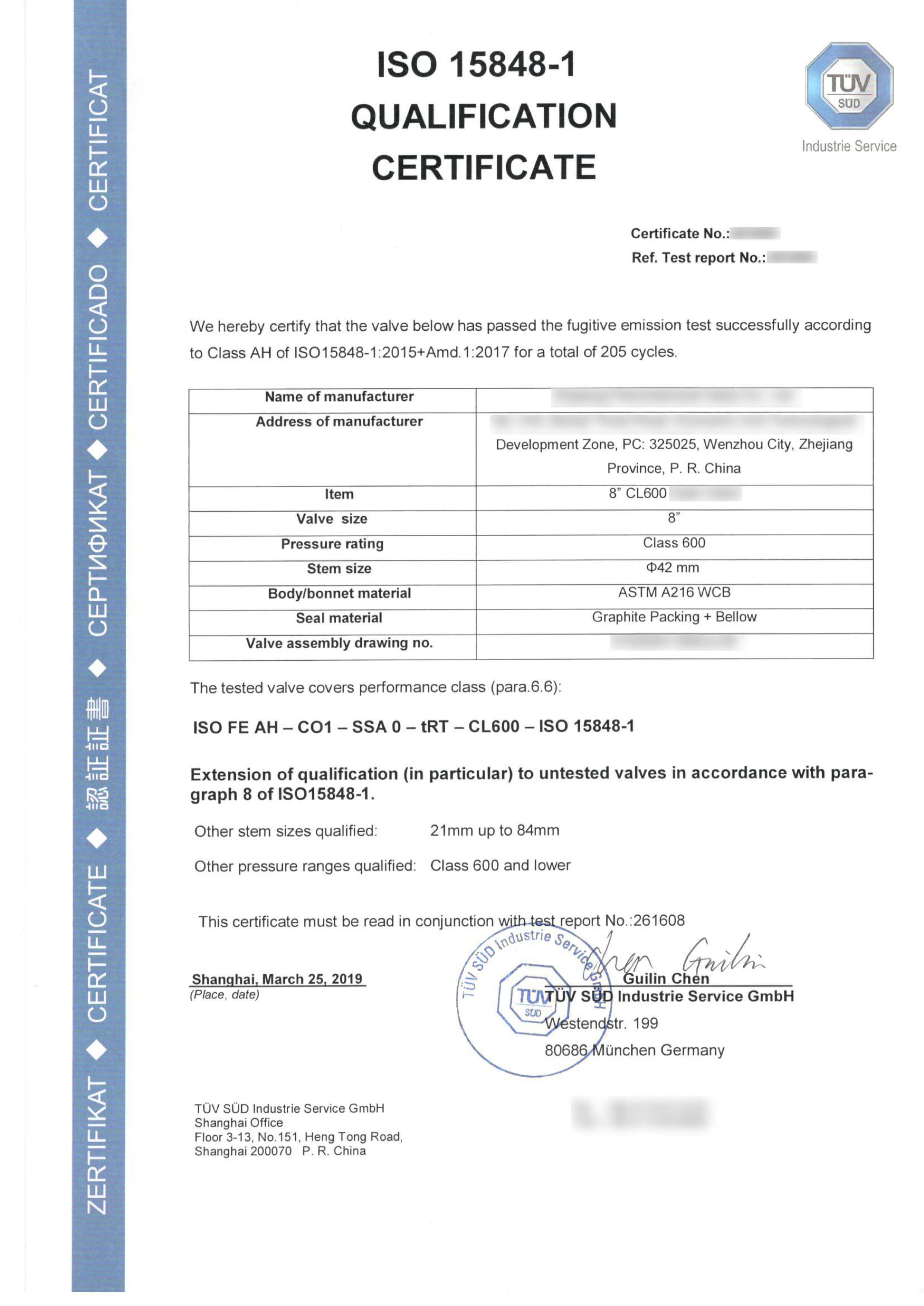

1. Ověření certifikátů typových zkoušek:Vyžádejte si originální zkušební protokoly vydané uznávanými nezávislými laboratořemi (jako jsou TÜV, SIRA nebo United Valve), které výslovně uvádějí zkušební parametry dle API 641 nebo ISO 15848-1. Ujistěte se, že certifikát zahrnuje konkrétní velikost ventilu a tlakovou třídu, kterou pořizujete – nepřijímájte extrapolaci z menších velikostí.
2. Údaje o obalovém materiálu pro audit:Ujistěte se, že dodavatel těsnění vřetene má nezávislé certifikační zprávy API 622, které prokazují nízkou ztrátu hmotnosti a nízké korozní faktory.
3. Kontrola možností testování ve výrobě:Ověřte, zda dodavatel vlastní hmotnostní spektrometry, detektory úniku helia a plamenové ionizační detektory (FID) pro čichání na výrobní lince dle normy ISO 15848-2.
4. Zkontrolujte měření drsnosti povrchu dříku:Zajistěte, aby povrchová úprava dříku byla během kontrol kvality pomocí kalibrovaných profilometrů zdokumentována.

8. Často kladené otázky

9. Závěr: Výběr správného standardu pro vaši aplikaci

Výběr mezi API 641 a ISO 15848-1 závisí na geografické poloze vašeho projektu, regulačních požadavcích a provozních podmínkách. Na základě našich inženýrských zkušeností uvádíme naše klíčová doporučení:

• Pro rafinérské a petrochemické projekty se sídlem v USA pod přísným dohledem EPA je certifikace API 641 často neobchodovatelná. Ustanovení „bez nutnosti seřizování“ zajišťuje, že konstrukce ventilu si zachová integritu těsnění bez zásahu v terénu.
• Pro evropské a mezinárodní projekty s komplexními tepelnými a cyklickými požadavky nabízí flexibilní klasifikační systém normy ISO 15848-1 lepší sladění se skutečnými provozními podmínkami. Stupňovitý přístup umožňuje přizpůsobit odolnost ventilu vašemu specifickému provoznímu profilu.
• Pro kritické nebo toxické prostředí (benzen, H₂S, HF) doporučujeme specifikovat ISO 15848-1 třídy A nebo B s testováním héliem pro maximální citlivost.
• V případě pochybností nabízí specifikace ventilů s dvojitou certifikací (API 641 + ISO 15848-1) nejširší pokrytí předpisů a zajistí, že vaše zadávání veřejných zakázek bude v souladu s měnícími se regulačními požadavky i v budoucnu.

Pro doporučení specifická pro daný projekt, zprávy o testech od třetích stran nebo technické konzultace kontaktujte náš technický tým na adresesales@nswvalves.com.
